강의노트 송전 선로와 송전 선로 모듈

송전 선로는 발전소로부터 부하까지 전력을 운반하는 통로이다. 송전 선로는 노출된 채로 10층 높이의 철탑에 절연 애자를 통해 달려있는 3개 혹은 그 이상의 도체들로 구성되어 있으며, 수십[km]에서 심지어 수백[km]까지 전력을 전송할 수 있다.

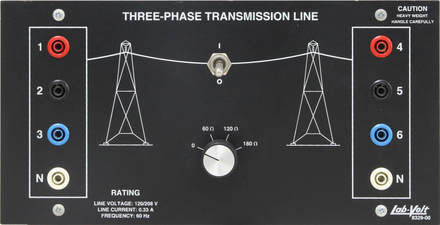

조그마한 상자에 들어있는 3상 송전 선로 실험 장비를 보면 조금은 의아해할 것이다. 하지만 이 장비는 실제 100, 200, 300[km]의 송전 선로와 본질적으로 동일한 전기적인 특성을 나타낸다. 실제의 장거리 송전 선로는 큰 전류가 흐르기 때문에 큰 자계가 넓은 공간에 만들어지는 반면, 실험 장비에서는 상자 안쪽에 위치한 3개의 코일에 자계가 집중된다.

이 송전 선로의 임피던스는 상당 0[Ω], 60[Ω], 120[Ω] 그리고 180[Ω]의 단계로 가변할 수 있다.
