강의노트 계측기

전압계, 전류계

교류 전류계와 교류 전압계는 동시에 3개의 전압과 전류를 측정할 수 있다. 과전압과 단락 회로로부터 보호되는 이러한 모듈은 3상을 측정할 때 아주 적합하다. 직류 전압계/전류계는 직류 기기의 전력을 관찰할 때 아주 편리하다.

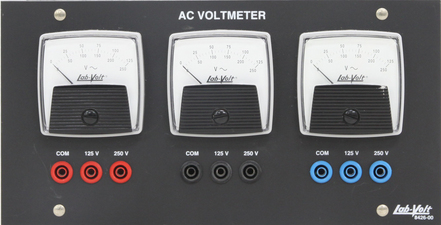

교류 전압계

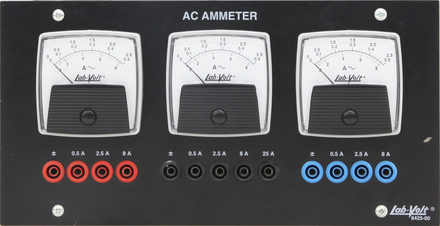

교류 전류계

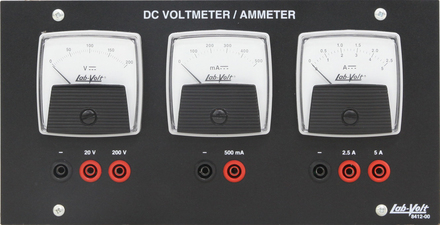

직류 전압계/전류계

유효 전력, 무효 전력과 유무효 전력계

대도시나 큰 산업현장에서는 많은 전력을 소비한다. 이러한 전력은 기계적인 에너지로 전환(전동기), 열 생산(토스터, 전열기), 조명(전등), 화학적인 변화(제련, 정련 등) 등을 위해 사용된다.

전력은 유효 전력 또는 무효 전력으로 구분되며, 유효 전력의 단위는 Watt(W), kiloWatt(kW), MegaWatt(MW)가 있다. 그러나 다른 종류의 전력은 전동기나 변압기, 릴레이, 자석에서 교류 자계를 만들기 위해 필요하다. 이것을 무효 전력이라 하는데 Var(Var), kiloVar(kVar), MegaVar(MVar)의 단위로 측정한다.

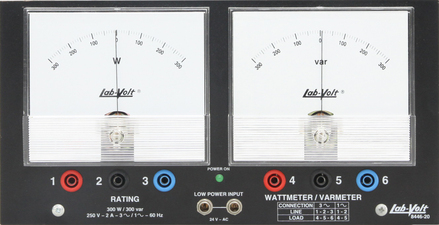

이 3상 유무효 전력계(Three-Phase Wattmeter/Varmeter)는 유효 전력과 무효 전력이 흐르는 방향뿐만 아니라 3상 회로에 흐르는 유효 전력과 무효 전력의 크기도 동시에 측정하는데 사용된다.

전력의 흐름을 제어하는 것은 전기 사용료 수입뿐만 아니라 전력 시스템의 안정성에 영향을 주기 때문에 전력 사업자에게는 상당히 중요하다.

위상각계

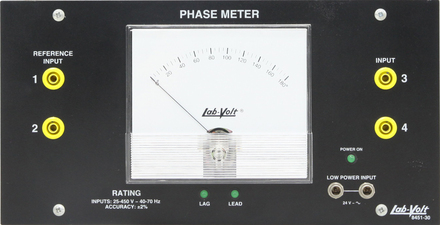

송전 선로의 송전단과 수전단 사이의 위상각은 송전 선로틀 통해 전송되는 유효 전력의 양에 중요한 역할을 한다. 이 위상각계는 이 부분에 있어서 특히 유용하게 사용된다. 이것은 송전 선로의 사이의 전압 위상차 또는 회로의 두 전압 사이의 위상각을 측정하는데 사용된다. 또한 이 계기는 3상 동기 전동기/발전기를 전력 시스템에 동기시켜야할 때 동기 스코프로 사용할 수 있다.
