강의노트 저항성, 유도성 그리고 용량성 부하

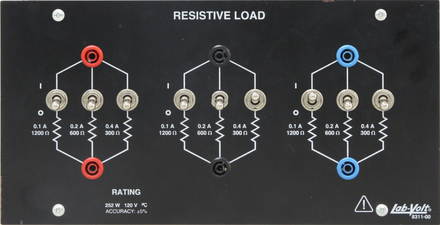

저항성 부하 모듈

하루 중에도 산업 현장과 도시에서 소비하는 유효 전력과 무효 전력은 상당히 큰 폭으로 변화하고 있다. 전체 유효 전력은 수천 개의 전동기. 토스터, 전등, TV 그리고 전기 화학 생산 공정 등에서 소비하고 있는 유효 전력의 합계이다.

이것을 모의하는 간단한 방법은 전체 유효 전력과 동일한 유효 전력을 소비하는 저항을 사용하는 것이다. 따라서, 저항성 부하(Resistive Load) 모듈을 산업용 부하에 의해 소비되는 유효 전력을 모의하기 위해서 사용하는 것이 합리적이다.

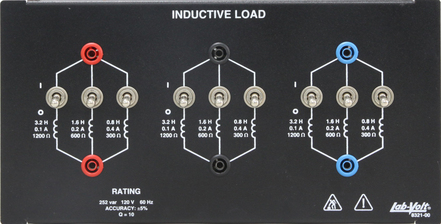

유도성 부하 모듈

동일하게 유도성 부하(Inductive Load) 모듈은 수천 개의 전동기, 변압기, 릴레이, 코일, 인덕터에 의해 소비되는 무효 전력을 모의하기 위한 방법으로 사용된다.

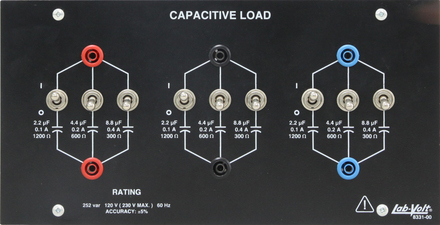

용량성 부하 모듈

유도성 부하가 무효 전력을 흡수하는 반면 용량성 부하는 무효 전력의 전원이나 발생기로서 생각될 수 있다. 다수의 커패시터 뱅크가 산업 공장에서 설치되어 송전 선로가 요구하는 무효 전력을 공급하기 위해 사용된다. 실제로 커패시터는 산업용 전동기가 필요로 하는 무효 전력을 생산하는 “발전기” 처럼 동작한다.

또한 커패시터 뱅크는 송전 선로에 의해 전송되는 무효 전력의 양을 조절하거나 전압을 조절하기 위해 변전소에 설치된다. 용량성 부하(Capacitive Load)는 이러한 거대한 커패시터 뱅크와 동일한 특성을 나타낸다.
